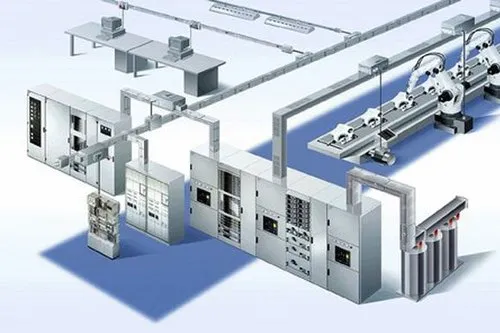

مقدمة في أنظمة توزيع القدرة الكهربائية
نظام توزيع القدرة الكهربائية هو المسؤول عن نقل الطاقة الكهربائية من مصدر التغذية الرئيسي إلى جميع الأحمال في المبنى (إضاءة، تكييف، منافذ طاقة، معدات خاصة) بأمان وكفاءة.
المكونات الرئيسية لنظام توزيع القدرة
1. لوحات التوزيع الرئيسية (MDB - Main Distribution Board)
تستقبل التغذية من المحول الرئيسي وتوزع على اللوحات الفرعية.
2. لوحات التوزيع الفرعية (SDB - Sub Distribution Boards)
تغذي مناطق محددة في المبنى (طابق، جناح، قطاع).
3. لوحات نهائية (FDB - Final Distribution Boards)
تغذي الأحمال النهائية (الإضاءة، المنافذ، المكيفات).
4. قواطع الدائرة (Circuit Breakers)
أنواع: MCB, MCCB, ACB, RCCB, RCBO حسب التيار والتطبيق.
5. الكابلات الكهربائية (Cables)
أنواع: XLPE, PVC, LSZH, FP (مقاومة للحريق).
أنظمة التأريض (Grounding Systems)
- TN-S: سلك حيادي وسلك أرضي منفصلان.
- TN-C: سلك مشترك للحماية والحيادي (PEN).
- TN-C-S: نظام مختلط (مستخدم في معظم المباني).
- TT: تأريض مستقل لكل مبنى.
- IT: نظام غير مؤرض (للمستشفيات وغرف العمليات).
جدول تصنيف قواطع الدائرة حسب التيار
| النوع | مدى التيار (A) | التطبيق |
|---|---|---|
| MCB | 1-125 | دوائر نهائية، منازل، مكاتب |
| MCCB | 100-2500 | تغذية لوحات فرعية، صناعة |
| ACB | 800-6300 | مداخل رئيسية، محطات |
| RCCB | 25-125 | حماية من الصدمات الكهربائية |
المعايير العالمية لتوزيع القدرة
- IEC 60364: للتركيبات الكهربائية في المباني.
- NEC (NFPA 70): الكود الكهربائي الوطني الأمريكي.
- BS 7671: المعيار البريطاني (IET Wiring Regulations).
- IEEE 1584: لحساب الطاقة القوسية (Arc Flash).
- IEC 61439: للوحات التوزيع الجهد المنخفض.
خطوات تصميم نظام توزيع القدرة
- 📊 حساب الأحمال الكهربائية لكل منطقة (إضاءة، قوة، تكييف، معدات خاصة).
- 🔌 تحديد معامل الطلب (Demand Factor) لكل نوع حمل.
- 📏 تحديد مواقع اللوحات الكهربائية (مركز الأحمال).
- 📐 حساب مقاطع الكابلات (حسب التيار، طول المسار، درجة الحرارة).
- 🛡️ اختيار قواطع الحماية المناسبة (حسب تيار القصر المتوقع).
- ⚡ دراسة تنسيق الحماية (Selective Coordination).
- 🌍 تصميم نظام التأريض والحماية من الصواعق.
أخطاء شائعة في تصميم توزيع القدرة
- ❌ عدم حساب تيار القصر (Short Circuit Current) بدقة.
- ❌ إهمال معاملات التصحيح لدرجة الحرارة وطرق التركيب.
- ❌ توزيع غير متوازن للأحمال بين الأطوار الثلاثة.
- ❌ عدم مراعاة التوافقيات (Harmonics) من الأحمال غير الخطية.
- ❌ عدم توفير مساحة كافية للتوسع المستقبلي (20-30%).
💡 توصية هندسية: في المشاريع الكبيرة، استخدم تحليل تيار القصر باستخدام برامج مثل ETAP أو SKM لتحديد سعة القواطع بدقة وتفادي الأعطال المتتالية (Cascading Failures).
