الدليل الشامل لأنظمة VRF/VRV في التكييف المركزي

ما هي أنظمة VRF/VRV؟

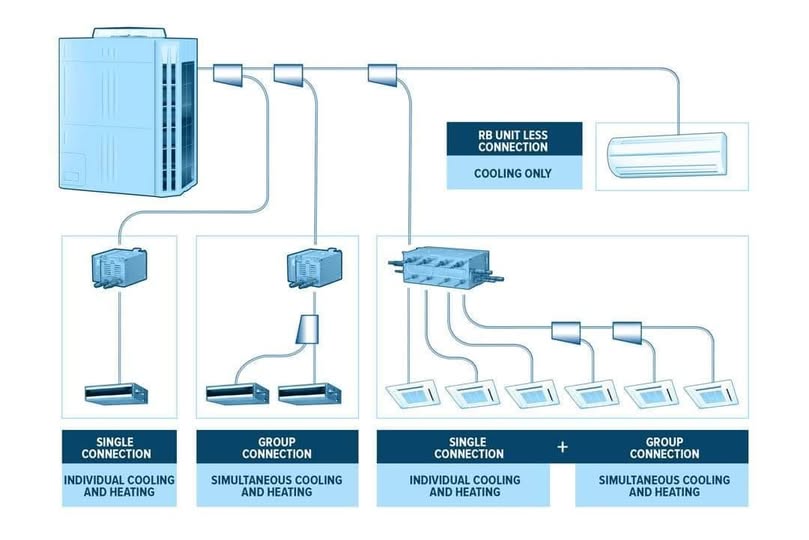

أنظمة VRF (Variable Refrigerant Flow) أو VRV (Variable Refrigerant Volume) هي أنظمة تكييف مركزية متطورة تعمل على توزيع غاز التبريد مباشرة إلى وحدات داخلية متعددة من وحدة خارجية واحدة.

مكونات نظام VRF الأساسية

• الوحدة الخارجية (Outdoor Unit): تحتوي على الضاغط والمبادل الحراري الرئيسي.
• الوحدات الداخلية (Indoor Units): أنواع متعددة (سقفية، جدارية، أرضية، قناوية).
• صمامات التحكم الإلكترونية (Electronic Expansion Valves): تتحكم في تدفق غاز التبريد لكل وحدة داخلية.
• نظام التحكم المركزي (Central Controller): للتحكم بجميع الوحدات من مكان واحد.

أنواع أنظمة VRF

1. نظام VRF ثنائي الأنابيب (2-Pipe): للتشغيل إما تبريد أو تدفئة في نفس الوقت.
2. نظام VRF ثلاثي الأنابيب (3-Pipe): للتشغيل المتزامن للتبريد والتدفئة لوحدات مختلفة.
3. نظام VRF مع استعادة الحرارة (Heat Recovery): يستعيد الحرارة المهدرة لإعادة استخدامها.

مميزات أنظمة VRF

• ✅ كفاءة طاقة عالية: تصل EER إلى 4.5 في بعض الموديلات.
• ✅ تشغيل هادئ: مستوى ضوضاء منخفض جداً (28-35 ديسيبل).
• ✅ مرونة في التصميم: يمكن تركيب الوحدات الداخلية في مسافات طويلة (حتى 150 متر).
• ✅ تحكم مستقل: لكل وحدة داخلية تحكم حراري منفصل.
• ✅ توفير في المساحة: لا حاجة لغرفة ماكينات مركزية.

عيوب أنظمة VRF

• ❌ تكلفة أولية مرتفعة: أعلى بنسبة 20-30% من الأنظمة التقليدية.
• ❌ صيانة متخصصة: يحتاج فنيين مدربين تدريباً خاصاً.
• ❌ حساسية لتسريب غاز التبريد: قد يؤثر على النظام بأكمله.
• ❌ صعوبة التوسع بعد التركيب: إضافة وحدات جديدة محدودة.

جدول مقارنة بين VRF والأنظمة التقليدية

نصائح تصميم وتركيب نظام VRF

• 📏 احسب الحمل الحراري بدقة لكل منطقة على حدة.
• 📍 اختر موقع الوحدة الخارجية مع توفير تهوية كافية.
• 🔧 استخدم أنابيب نحاس معزولة بسمك مناسب (13-19 ملم).
• ⚡ تأكد من توفر مصدر كهربائي مناسب (380-415 فولت ثلاثي الطور).
• 📡 صمم نظام التحكم بما يتناسب مع احتياجات المستخدم النهائي.
