لماذا HVAC المستشفيات مختلف تماماً؟
في المنشآت الصحية، نظام HVAC ليس مجرد توفير راحة حرارية — إنه منظومة طبية حيوية مُدمجة في بروتوكولات مكافحة العدوى. خطأ في ضغط الغرفة قد يقتل مريضاً مناعته ضعيفة. لهذا يُخضع تصميم HVAC في المستشفيات لأصرم المعايير الدولية.
المعيار الأساسي: ASHRAE 170-2021
يُحدد ASHRAE 170 المتطلبات الدقيقة لكل نوع فضاء صحي. أبرز المتطلبات:

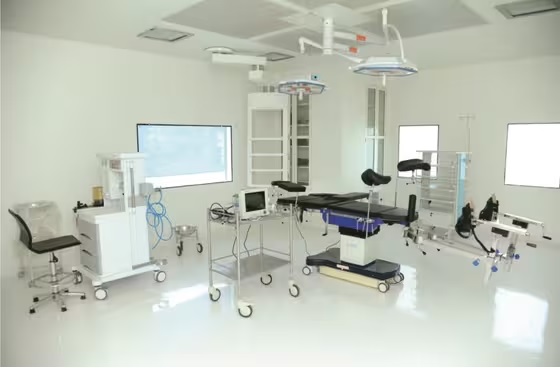

غرف العمليات (Operating Theatres)
| المعيار | القيمة المطلوبة |
|---|---|
| معدل تبادل الهواء (ACH) | 20 كحد أدنى (15 هواء نقي + 5 معاد) |
| نوع التدفق | لاميناري أحادي الاتجاه (Unidirectional) |
| الضغط | إيجابي +8 Pa مقارنة بالممر |
| درجة الحرارة | 17-27°C (قابلة للضبط) |
| الرطوبة النسبية | 20-60% RH |
| مستوى الفلترة | HEPA H14 عند مخرجات الهواء |
| تصنيف نظافة الهواء | ISO Class 5 (أقل من 3,520 جسيم/م³) |
وحدات العناية المركزة (ICU/CCU)
| المعيار | القيمة المطلوبة |
|---|---|
| ACH الكلي | 6 كحد أدنى |
| ACH الهواء النقي | 2 كحد أدنى |
| الضغط | إيجابي +8 Pa (ضعاف المناعة) |
| الفلتر | MERV-14 أو أعلى |
غرف العزل السلبي (Negative Pressure Isolation)
| المعيار | القيمة المطلوبة |
|---|---|
| ACH الكلي | 12 كحد أدنى |
| الضغط | سلبي -8 Pa |
| هواء نقي 100% | لا إعادة تدوير |
| الفلتر الخارجي | HEPA H13 عند مخرج الاستخلاص |
| التطبيق | TBC، CoVID-19، جدري الماء |
المنظومة الكهربائية في المستشفيات
نظام الطاقة الحيوية (Essential Electrical System)
وفق NFPA 99 و HTM 06-01، يجب أن تمتلك المستشفيات ثلاثة مصادر طاقة:
- الشبكة العامة (Normal Power): المصدر الرئيسي الطبيعي
- المولد الاحتياطي (Emergency Generator): يبدأ خلال 10 ثوان من انقطاع الكهرباء
- UPS (Uninterruptible Power Supply): للأجهزة الحيوية — بدون انقطاع مطلقاً
تصنيف الأحمال الكهربائية في المستشفيات
| الفئة | مصدر التغذية | أمثلة |
|---|---|---|
| الأحمال الحيوية جداً (Life Safety) | UPS (0 ثانية) | أجهزة التنفس، مضخات القلب |
| الأحمال الحيوية (Critical) | Generator (<10s) | غرف العمليات، ICU، إضاءة الطوارئ |
| الأحمال العامة الحيوية | Generator (<30s) | المطابخ، التدفئة، المصاعد |
| الأحمال العامة | Grid Only | الإضاءة العادية، المكاتب |
دراسة حالة: مستشفى باور إيم (120 سرير)
نفّذت باور إيم مشروع مستشفى تخصصي بـ 120 سرير، يشمل 6 غرف عمليات وقسم العناية المركزة. الملاحظات الرئيسية:
- 4 مبردات مائية: 2 × 200RT (رئيسية) + 2 × 100RT (احتياطية 100%)
- 30 وحدة AHU مخصصة بفلاتر F7 + HEPA H14
- نظام تحكم DDC للتحقق المستمر من ضغوط الغرف
- مولدان احتياطيان 1000 kVA + 500 kVA
- UPS طبي 160 kVA للأجهزة الحيوية
- التوفير في الطاقة مقارنة بالتصميم التقليدي: 28%
