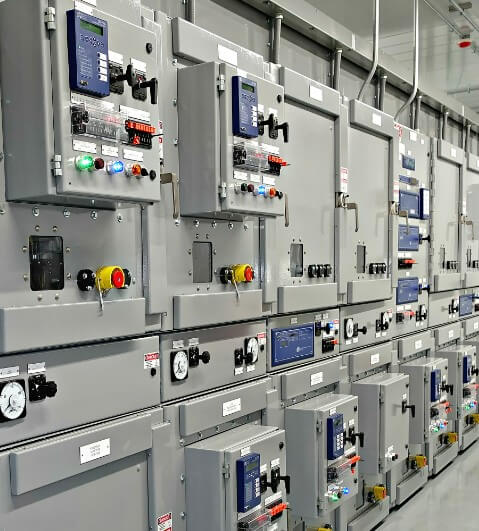

مقدمة في لوحات التوزيع
لوحة التوزيع الكهربائية هي العمود الفقري لأي منظومة كهربائية. تصميمها الصحيح يضمن سلامة العمليات ويحمي الأجهزة والأشخاص من مخاطر التيار الكهربائي.
متطلبات IEC 61439
- درجة الحماية IP: IP31 كحد أدنى للبيئات الداخلية، IP54 للمواقع الخارجية
- التيار الاسمي: من 63A إلى 6300A حسب الحمل
- قدرة القصر القصيرة (Icc): يجب أن تتجاوز أعلى تيار قصر محتمل في النقطة
- ارتفاع درجة الحرارة: لا تزيد على 70°C للأدوات الكهربائية الداخلية
الحسابات الرئيسية
حساب تيار الحمل
I_load = P_total / (√3 × V_L × PF × η)
حيث: P = القدرة الكلية (W)، V_L = الجهد بين الطورين (380V)، PF = معامل القدرة (0.85)، η = كفاءة المحرك
اختيار قاطع الحماية
| التيار الاسمي للحمل | قاطع MCB مقترح | كابل مقترح |
|---|---|---|
| حتى 16A | MCB 16A | 2.5mm² NYY |
| 16 – 32A | MCB 32A | 6mm² NYY |
| 32 – 63A | MCCB 63A | 16mm² NYY |
| 63 – 125A | MCCB 125A | 50mm² NYY |
