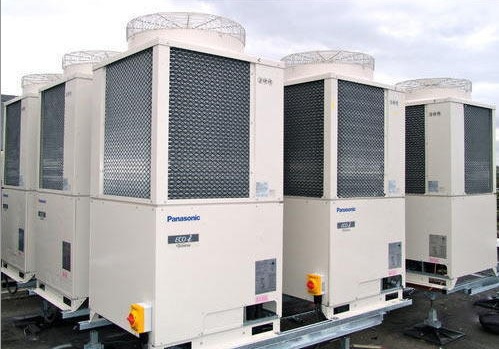

ما هي أنظمة VRF/VRV؟
أنظمة حجم التدفق المتغير (Variable Refrigerant Flow / Variable Refrigerant Volume) هي الجيل الأحدث في منظومات التكييف التجارية. تعتمد على ضاغط واحد (أو مجموعة ضواغط) خارجي يتحكم بدقة في كمية المبرد الوصولة لكل وحدة داخلية بشكل مستقل، مما يُحقق كفاءة طاقة استثنائية وراحة حرارية متفوقة.
طوّرت شركة Daikin اليابانية هذه التقنية عام 1982 تحت مسمى VRV (Variable Refrigerant Volume)، فيما استخدمت الشركات الأخرى مسمى VRF. الفرق تسويقي بحت، والتقنية واحدة.
المبدأ الهندسي لعمل النظام
يعمل النظام على دورة تبريد مضغوطة بالبخار (Vapor Compression Cycle) مُحسَّنة بـ:
- ضاغط Inverter متعدد الدرجات: يضبط سرعته بين 30-120 هرتز لتوفير التدفق الدقيق المطلوب
- صمام توسعة إلكتروني (EEV): يُتيح التحكم في تدفق المبرد لكل وحدة داخلية بمعدل دقة ±0.5 طن تبريد
- بروتوكول اتصال RS-485: شبكة بيانات رقمية تربط الوحدة الخارجية بجميع الوحدات الداخلية
خطوات التصميم الهندسي
الخطوة 1: حساب الحمل الحراري
وفق ASHRAE Handbook of Fundamentals باستخدام طريقة CLTD/CLF:
- الأحمال الخارجية: إشعاع شمسي عبر الجدران والأسقف والنوافذ
- الأحمال الداخلية: أجهزة + إضاءة + أشخاص (75W حساسي + 55W كامن/شخص)
- أحمال التهوية: هواء نقي وفق ASHRAE 62.1
| عنصر الحمل | القيمة النموذجية | المعيار |
|---|---|---|
| جدار خارجي 20cm | 45-65 W/m² | ASHRAE 90.1 |
| سقف معزول (XPS 10cm) | 15-25 W/m² | ASHRAE 90.1 |
| نافذة زجاج مزدوج Low-E | 180-280 W/m² | NFRC |
| الإضاءة LED تجارية | 10-15 W/m² | IESNA |
| الأشخاص (مكتب) | 130 W/شخص | ASHRAE 55 |
الخطوة 2: اختيار قدرة النظام
بعد حساب الحمل الإجمالي، يُحسب معامل الاتصال (CR - Connection Ratio):
CR = (إجمالي قدرات الوحدات الداخلية) ÷ (قدرة الوحدة الخارجية) × 100%
تسمح معظم شركات التصنيع بـ CR بين 50% - 130%، مما يُتيح توفير 30% في تكلفة الوحدة الخارجية.

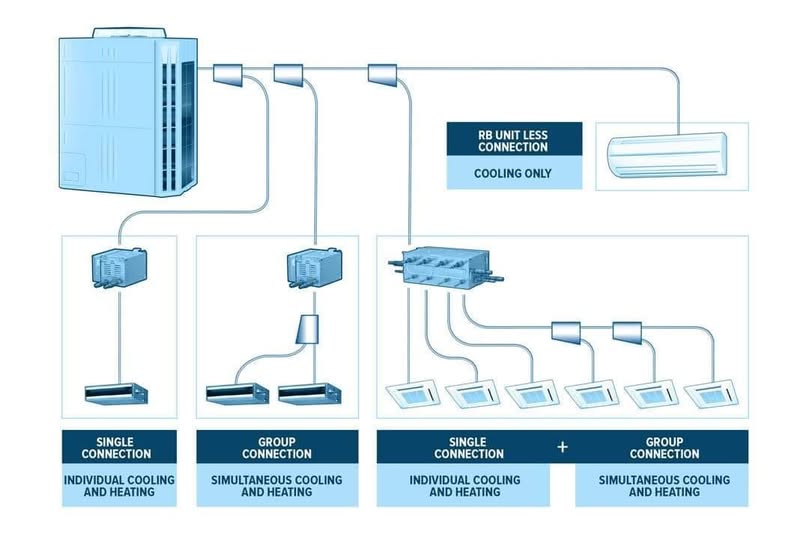

الخطوة 3: تصميم شبكة أنابيب المبرد
- الحد الأقصى لطول الأنبوب: 165 متراً (من الضاغط إلى أبعد وحدة)
- الفرق في الارتفاع بين الخارجية والداخليات: حتى 50 متراً
- المادة: نحاس مسحوب (Dehydrated Copper) مطابق لـ ASTM B280
- يُحظر استخدام لحام الفضة — يُستخدم لحام الفوسفور-نحاس فقط
مواصفات التشغيل والاختبار (Commissioning)
- اختبار الضغط (Pressure Test): 4.15 MPa بالنيتروجين الجاف لمدة 24 ساعة
- التجفيف بالتفريغ (Vacuum Test): الوصول إلى -755 mmHg لمدة ساعتين
- شحن المبرد: R410A أو R32 وفق مواصفات الشركة المصنعة
- ضبط معاملات التحكم: درجة حرارة التبخير، درجة التسخين الزائد (Superheat)
- اختبار التوازن (Balancing): التحقق من أداء كل وحدة داخلية
مقارنة الكفاءة بالأنظمة التقليدية
| المعيار | نظام VRF | Chiller + AHU | Split التقليدي |
|---|---|---|---|
| معامل الكفاءة (COP) | 4.5 – 6.0 | 4.0 – 5.5 | 2.5 – 3.5 |
| IPLV (كفاءة جزئية) | 7.0 – 9.0 | 6.0 – 7.5 | 3.0 – 4.0 |
| تكلفة التركيب/م² | متوسطة | عالية | منخفضة |
| مرونة التحكم | ممتازة | جيدة | محدودة |
| مساحة غرفة الميكانيك | صغيرة جداً | كبيرة | لا تحتاج |
أبرز مشاريع باور إيم بتقنية VRF
نفّذت باور إيم خلال السنوات الأخيرة أكثر من 35 مشروعاً بتقنية VRF/VRV، من أبرزها:
- مجمع مكاتب حكومي بـ 120 وحدة داخلية — Daikin VRV IV
- فندق بوتيك 5 طوابق، 45 غرفة — Mitsubishi Electric City Multi
- مركز طبي تخصصي — Samsung DVM S2 بقدرة 96 طن تبريد
